一、 特点：

1、 远心光路设计，测量误差小。

2、 电机驱动测量，省力、方便。

3、 直插式物镜，锥面配合，弹簧压紧，定中心精确。

4、 备有旋转工作台，便于测齿轮类零件。

5、 工作台能偏摆± 15 °，便于测量带螺旋角零件。

二、 用途：

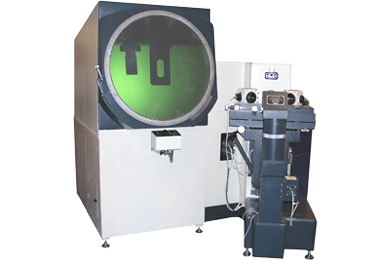

本仪器采用卧式光路和大行程工作台，测量范围大，同时工作台带有偏摆功能，增加了对特殊零件的测量。广泛用于机械、仪器、电子等行业，大专院校，研究所及计量检定部门。该仪器能高效地检测各种形状复杂工件的轮廓，表面形状如冲压件、凸轮、齿轮、样板、螺纹及成型刀具等。

三、规格参数

1、 投影屏

投影屏尺寸（ mm ） : φ 800

投影屏旋转范围： 0 ° ~360 °

投影屏旋转分度值； 1 °

游标分划值： 1 ′

2、 物镜参数

3、 工作台尺寸（ mm ）： 650 × 200

工作台行程（ mm ） 纵向： 0~200

横向（调焦）： 0~25

垂向： 0~150

摆动：± 15 °

4、 仪器的准确度：（ 4+20L ）μ m ，其中 L 为被测件长度，单位为 m

5 、使用顶针架时被测件的最大直径φ 150 mm

6 、被件最大重量： 18Kg

7 、透射照明： 24V/250W 卤钨灯

8 、反射照明： 16V/150W 白炽灯

9 、仪器外形尺寸（ mm ）：长×宽×高 =2130 × 1800 × 1950

10 、仪器重量； 1500 Kg

四、 主要附件：

物镜： 10 ×   20 ×    50 ×     100 ×

平面工作台： 内外顶针 80 mm 标准尺

圆工作台： V 型架 500 mm 普通玻璃尺

顶针架 放大镜
